Analisis kuantiti pengikat dan jenis dalam casis kenderaan elektrik

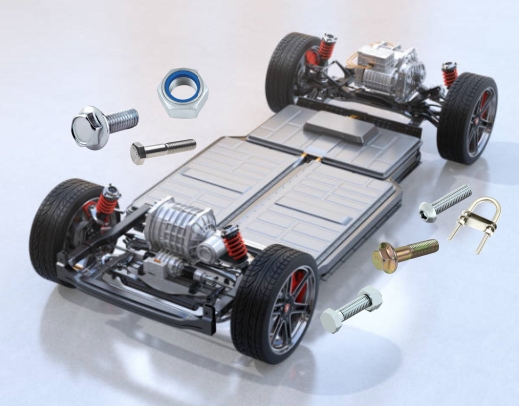

Casis kenderaan elektrik biasa (EV) memerlukan 300-500 pengikat , Bergantung pada jenis kenderaan (mis., Sedan padat vs SUV midsize) dan kerumitan reka bentuk. Berikut adalah pecahan terperinci komponen utama dan jenis/kuantiti pengikat mereka:

1. Subframe-to-body Connection

Kuantiti : 80-120 pengikat
Jenis utama :
- Bolt flange kekuatan tinggi (ISO 4162) : M10-M14, gred 10.9, untuk sambungan subframe-badan tegar (mis., Model Tesla 3 menggunakan 92 bolt).
- Kacang mengunci diri (DIN 985) : Dipasangkan dengan bolt bebibir untuk mengelakkan getaran melonggarkan.
- Rivet struktur (EN 15048) : Sambungan ringan aluminium (~ 15% daripada jumlah).

2. Sistem penggantungan

Kuantiti : 120-180 pengikat
Komponen kritikal :
- Mengawal sendi lengan-ke-knuckle : M12 -M16 bolt (ISO 4017 gred 10.9), ~ 30-40 setiap bahagian penggantungan.
- Penyerap kejutan : M10 Bolt berkekuatan tinggi anti-loosening pencuci (DIN 6798), 4 setiap kejutan.
- Penstabil bar penstabil : M8 bolt keluli tahan karat (A2-70), salutan tahan kakisan.

3.

Kuantiti : 60-100 pengikat
Jenis :
- Bolt pek bateri (ISO 7380) : M10-M12 Titanium aloi atau keluli bersalut zink, kekuatan tegangan ≥1,000 MPa (mis., Byd Blade Battery menggunakan 78 bolt).
- Nylon-Insert Lock Nuts (JIS B 1181) : Mencegah anjakan yang disebabkan oleh getaran.

4. Sistem brek

Kuantiti : 40-60 pengikat
Aplikasi utama :
- Bolt pemasangan caliper (ASME B18.2.3.9m) : M8 -M10, Gred 12.9, 4 setiap caliper.
- Rotor brek mencari pin (DIN 7) : Toleransi ketepatan (± 0.02mm) untuk mengelakkan haus yang tidak sekata.

5. Perhimpunan Motor & Reducer Drive

Kuantiti : 50-80 pengikat
Pengikat teras :
- Bolt Flange Motor (ISO 4014) : M12-M14, gred 10.9, salutan dacromet (tahan haba ≥300 ° C).
- Bolt perumahan reducer (DIN 6914) : M10 -M12, toleransi tork preload ± 3%.

6. Komponen Auxiliary (paip/pendawaian)

Kuantiti : 30-50 pengikat
Jenis :
- U-Bolt (GB/T 880) : Selamat pendawaian voltan tinggi dan penyejukan.
- Klip plastik : Perhimpunan cepat untuk bahagian bukan struktur (~ 20% daripada jumlah).

Komponen	Kuantiti pengikat	Piawaian teras	Keperluan bahan/proses
Subframe-to-body	80-120	ISO 4162, DIN 985	Gred 10.9 keluli, salutan dacromet
Penggantungan	120-180	ISO 4017, DIN 6798	A2-70 keluli tahan karat, semburan garam ≥720h
Bingkai bateri	60-100	ISO 7380, JIS B 1181	Titanium/zink bersalut keluli, tegangan ≥1,000 MPa
Sistem brek	40-60	ASME B18.2.3.9m, DIN 7	Gred 12.9 keluli, fosfat
Memandu motor	50-80	ISO 4014, DIN 6914	Dacromet suhu tinggi, tork ± 3%
Komponen tambahan	30-50	GB/T 880, klip plastik	304 keluli tahan karat/plastik kejuruteraan PA66
