Menyelam yang mendalam ke dalam pin ketepatan - selari, clevis, dan pin split | Bahagian auto zhejiang zhongrui, pengikat kereta berkualiti tinggi adat
Dalam reka bentuk yang rumit dan pembuatan kenderaan moden, sementara perhatian sering memberi tumpuan kepada komponen utama, kebolehpercayaan dan prestasi bahagian -bahagian yang lebih kecil adalah sama kritikal. Pengikat ketepatan, selalunya tidak kelihatan, adalah kelipatan keselamatan, ketahanan, dan perhimpunan yang cekap.
Di Zhejiang Zhongrui Auto Parts, kami pakar dalam menyediakan penyelesaian pengikat yang berkualiti tinggi dan standard yang bergantung kepada industri automotif global. Hari ini, kami meneroka tiga jenis asas pin - pin selari dengan benang dalaman, pin Clevis dengan kepala, dan pin berpecah - menonjolkan peranan khusus mereka, kelebihan utama, dan kepentingan piawaian antarabangsa seperti GB/T, DIN, ISO, dan JIS untuk integrasi automotif yang lancar.
Memahami komponen penting ini adalah kunci untuk jurutera automotif, pereka, pakar perolehan, dan profesional pembuatan yang berusaha untuk kecemerlangan.

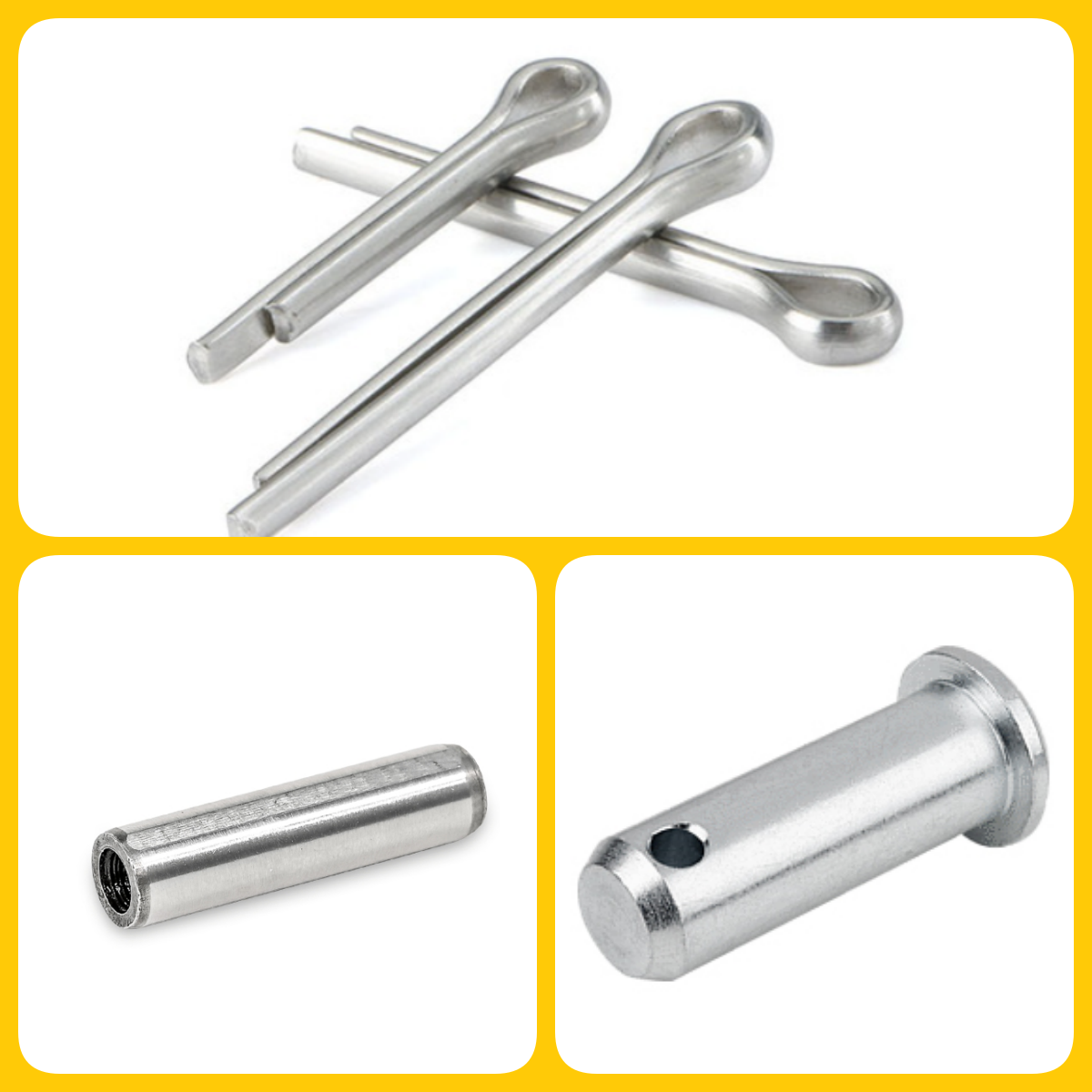

1. Pin selari dengan benang dalaman: penjajaran ketepatan dengan kemudahan penyelenggaraan
Precision adalah yang paling penting dalam banyak sub-assemblies automotif, terutamanya di mana komponen mesti terletak secara tepat antara satu sama lain. Pin selari dengan benang dalaman direka bentuk khusus untuk tujuan ini, memberikan penjajaran yang tepat dan gangguan yang selamat.
Apa yang mereka ada: Pin silinder pepejal ini mempunyai diameter yang sangat terkawal untuk bersesuaian dengan lubang-lubang yang digerakkan. Ciri utama yang membezakan adalah benang dalaman pada satu hujung, yang direka untuk menerima skru penarik.
Mengapa mereka penting dalam automotif:
Kedudukan yang tepat: Kritikal untuk fungsi bahagian mengawan. Dalam transmisi, misalnya, penjajaran tepat gear dan aci adalah penting untuk pemindahan kuasa lancar dan mencegah pakaian pramatang.
Fit Gangguan Secure: Menyediakan sendi yang kuat yang mampu menahan getaran dan daya ricih yang wujud dalam operasi kenderaan.
Penyelenggaraan yang diselaraskan: Benang dalaman adalah kelebihan yang ketara. Apabila komponen memerlukan pembongkaran untuk penyelenggaraan atau pembaikan, skru penarik boleh dimasukkan ke dalam benang, yang membolehkan pin diekstrak tanpa merosakkan bahan sekitar atau pin itu sendiri. Ini mengurangkan downtime dan memudahkan proses pemasangan/pembongkaran kompleks dalam persekitaran pembuatan dan perkhidmatan.
Kelebihan utama untuk aplikasi automotif:
Ketepatan Dijamin: Dikeluarkan kepada toleransi yang ketat (mis., Seperti di DIN 7979 atau ISO 8735), memastikan penjajaran yang boleh dipercayai dan berulang.
Memudahkan pembongkaran: Benang dalaman secara drastik memudahkan pengekstrakan berbanding pin pepejal, meminimumkan kerosakan yang berpotensi.
Prestasi tahan lama: Biasanya diperbuat daripada keluli keras, menawarkan kekuatan ricih yang tinggi dan rintangan untuk dipakai.
Bahan -bahan serba boleh: Sesuai untuk menyertai komponen yang diperbuat daripada bahan automotif biasa seperti keluli, aloi aluminium, dan komposit tertentu.
Aplikasi automotif yang ideal:
Perhimpunan penghantaran: mencari aci, galas, dan komponen perumahan.
Penjajaran blok enjin: kedudukan kepala silinder atau manifolds.
Lekapan Pembuatan: Memastikan persediaan yang tepat untuk proses kimpalan atau pemesinan.
Penjajaran mati & acuan: Mengekalkan ketepatan dalam peralatan pengacuan atau suntikan.
Standardisasi & Interchangeability: Pin ini ditakrifkan oleh pelbagai piawaian: GB/T 120.2-2000, ISO 8735: 1997, DIN 7979, JIS B 1359, DIN EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. Kesetaraan yang dinyatakan dalam piawaian seperti GB/T 120.2 dan ISO 8735 adalah penting. Walaupun butiran dan bahan dimensi mungkin berbeza -beza sedikit di semua piawaian yang disenaraikan, konsep teras pin selari ketepatan dengan benang dalaman untuk pengekstrakan adalah konsisten. Memahami piawaian ini membantu pengeluar automotif sumber bersamaan, pin berkualiti tinggi dari pelbagai pembekal global, memastikan prestasi yang boleh dipercayai tanpa mengira asal pembuatan tertentu (dengan syarat kelas bahan dan toleransi memenuhi keperluan aplikasi).
2. Clevis pin dengan kepala: membolehkan pivoting dan hubungan dalam sistem automotif
Banyak sistem automotif bergantung kepada komponen yang berputar atau menyatakan, dari hubungan stereng ke perhimpunan pedal. Pin Clevis dengan kepala adalah pengikat asas untuk mewujudkan titik -titik engsel penting ini.
Apa yang mereka ada: pin Clevis adalah pin silinder yang tidak threaded dengan kepala pada satu hujung dan satu atau lebih lubang di sisi lain, yang direka untuk dimasukkan melalui Clevis (pemasangan berbentuk U dengan lubang di hujung) dan diamankan, biasanya dengan pin berpecah atau pin cotter. Kepala menyediakan permukaan galas dan menghalang pin dari lulus sepenuhnya melalui perhimpunan.
Mengapa mereka penting dalam automotif:
Mata pivot yang boleh dipercayai: Mereka membuat paksi geseran yang selamat dan rendah untuk pergerakan putaran antara komponen.
Menampung misalignment sudut: Reka bentuk sememangnya membolehkan beberapa tahap pergerakan sudut, penting dalam hubungan yang bergerak melalui arka atau mengalami sedikit misalignment semasa operasi.
Bearing beban: Terutamanya direka untuk mengendalikan daya ricih (daya tegak lurus dengan paksi pin).
Perhimpunan/Pembongkaran mudah: Reka bentuk dan kaedah pengikatan (pin split) memudahkan pemasangan dan penyingkiran yang agak cepat untuk penyelenggaraan atau pelarasan.
Kelebihan utama untuk aplikasi automotif:
Hubungan teguh: Menyediakan sambungan yang kuat untuk komponen pivoting dalam sistem yang mengalami beban dinamik.
Pilihan perlindungan kakisan: Terdapat bahan seperti keluli tahan karat atau dengan kemasan seperti penyaduran zink atau dacromet, penting untuk menentang kemerosotan alam sekitar (kelembapan, garam, bahan kimia), memanjangkan jangka hayat dan memastikan kebolehpercayaan.
Reka bentuk standard: Ditakrifkan oleh piawaian seperti DIN 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2M, Memastikan konsistensi dan keserasian dimensi dengan kelengkapan Clevis standard.
Kemudahan Penyelenggaraan: Reka bentuk yang diketuai dan kaedah pengaman biasa membolehkan pemeriksaan, pelinciran, atau penggantian langsung.
Aplikasi automotif yang ideal:
Sistem stereng: Tie rod berakhir, lengan stereng.
Sistem brek: hubungan pedal, pivot caliper tertentu (sahkan penilaian beban).
Hubungan penggantungan: Menyambungkan pelbagai lengan dan rod (mengesahkan penilaian beban).
Mekanisme penggerak: Kait pintu, siaran hud/batang, hubungan pendikit.
Kotak pedal: brek, klac, dan pivots pedal pemecut.
Mekanisme tempat duduk: Penyelaras dan engsel.
Standardisasi & Interchangeability: Pin Clevis ditakrifkan dalam pelbagai piawaian termasuk GB/T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, JIS B 2801, ASME B18.8.2m. Walaupun ISO 2341 sering dianggap sebagai rakan sejawat antarabangsa langsung kepada DIN 1444 dan GB/T 882 (borang B), variasi gred bahan (mis., SAE vs kelas harta ISO), toleransi (gred produk A/B), dan dimensi tertentu wujud di seluruh piawaian. Walau bagaimanapun, pemahaman piawaian ini membolehkan pengeluar automotif memilih pin yang memenuhi kekuatan ricih yang diperlukan dan keperluan dimensi, memudahkan kelonggaran sumber dari pembekal global sambil memastikan prestasi dalam aplikasi kaitan.
3. Pin Split (Cotter Pins): Mudah, mengunci yang boleh dipercayai terhadap melonggarkan
Selalunya digunakan bersamaan dengan pin Clevis, kacang istana, atau kacang slotted, pin split (biasanya dipanggil pin cotter di Amerika Utara) adalah alat pengunci mekanikal asas namun sangat berkesan.
Apa yang mereka ada: pin split adalah pin logam separa tegar dengan kepala pada satu hujung dan berpecah panjang, membolehkan kedua-dua bahagian disebarkan selepas dimasukkan.
Mengapa mereka penting dalam automotif:
Mekanisme penguncian positif: Mereka bertindak sebagai penghalang fizikal, menghalang pengikat lain (seperti kacang) atau pin (seperti pin Clevis) daripada menyokong kerana getaran, putaran, atau daya luaran.
Keselamatan Kritikal Keselamatan: Dalam aplikasi seperti mengamankan kacang istana pada galas roda atau hubungan kritikal, pin split adalah kelebihan keselamatan yang penting, menghalang kegagalan bencana jika pengikat utama longgar.
Pemeriksaan Visual Cepat: Sama ada pin berpecah dipasang dengan betul dan hujungnya tersebar mudah diverifikasi semasa pemeriksaan rutin.
Penyelesaian Ekonomi: Proses reka bentuk dan pembuatan yang mudah menjadikannya kaedah penguncian yang sangat kos efektif.
Kelebihan utama untuk aplikasi automotif:
Anti-loosening yang boleh dipercayai: Menyediakan kunci yang mudah dan mekanikal penting dalam persekitaran automotif getaran tinggi.
Pemasangan Manual Mudah: Memerlukan alat minimum (tang atau tukul) dan tiada kemahiran khas.
Kebolehgunaan yang luas: Digunakan di pelbagai diameter untuk mendapatkan pelbagai saiz kacang, bolt, dan pin.
Pilihan rintangan kakisan: Tersedia dalam bahan-bahan seperti keluli bersalut zink (standard untuk keberkesanan kos dan perlindungan asas) atau keluli tahan karat untuk ketahanan yang dipertingkatkan di kawasan yang terdedah.
Pematuhan kepada piawaian: Dihasilkan kepada spesifikasi seperti DIN 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, JIS B 1351, EN 22340, memastikan kualiti material dan konsistensi dimensi untuk fit dan fungsi yang boleh dipercayai. ISO 1234 dan DIN 94 secara meluas dianggap bersamaan dengan GB/T 91.
Aplikasi automotif yang ideal:
Mengamankan kacang istana: pada galas roda, gandar, dan komponen penggantungan.
Mengunci pin Clevis: Dalam stereng, penggantungan, dan hubungan brek.
Pengikat kacang kuk: dalam komponen drivetrain.
Mengamankan pin dan pengikat: Dalam pelbagai lengan kawalan, batang tali, dan komponen casis di mana kunci mudah diperlukan.
Standardisasi & Interchangeability: Pin split sangat diseragamkan di seluruh dunia, ditakrifkan oleh piawaian seperti GB/T 91-2000, ISO 1234: 1997, DIN 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, JIS B 1351: 2010, EN 22340: 1992. Kesetaraan yang kuat antara GB/T 91, ISO 1234, dan DIN 94 memastikan bahawa pengeluar automotif dapat dipercayai sumber pin berpecah dari pembekal di seluruh dunia, memastikan kualiti yang konsisten dan sesuai untuk tugas mengunci kritikal keselamatan. Piawaian yang berbeza boleh menentukan bahan atau kemasan yang sedikit berbeza, tetapi fungsi teras dan siri dimensi sebahagian besarnya sejajar dalam bentuk setara mereka.
Zhejiang Zhongrui Bahagian Auto: Pasangan anda dalam Pengikat Automotif Precision
Di Zhejiang Zhongrui Auto Parts, kami memahami peranan kritikal ini pin yang seolah -olah mudah bermain dalam kebolehpercayaan dan keselamatan perhimpunan automotif. Sebagai pengeluar bersertifikat IATF 16949, kami komited untuk menghasilkan pin selari berkualiti tinggi dengan benang dalaman, pin Clevis dengan kepala, pin berpecah, dan pelbagai pengikat automotif lain yang memenuhi piawaian antarabangsa yang ketat, termasuk GB/T, DIN, JIS, dan ASME.
Kepakaran kami dalam pembuatan ketepatan, kawalan kualiti yang ketat, dan pemahaman yang mendalam tentang kesetaraan standard antarabangsa memastikan anda menerima pengikat yang boleh dipercayai dan boleh dioptimumkan untuk prestasi dalam menuntut persekitaran automotif. Sama ada anda memerlukan pin GB/T standard dengan persamaan ISO yang diketahui atau memerlukan panduan untuk memilih pin yang tepat untuk aplikasi tertentu, pasukan kami bersedia untuk membantu.
Bersekutu dengan kami untuk menyelaraskan sumber anda, meningkatkan daya tahan rantaian bekalan anda, dan pastikan kualiti pengikat yang teguh yang memegang kenderaan anda bersama -sama. Ketahui lebih lanjut mengenai keupayaan kami dan meneroka pelbagai penyelesaian pengikat automotif kami yang komprehensif. Lawati laman web kami atau hubungi kami hari ini.
